Segmentation 개요
- Segmentation(세분화)란 이미지에서 관심객체를 픽셀단위로 추출하는 것을 말한다. 관심객체가 이미지 어디에 있는 위치 뿐아니라 그 객체의 모양을 추출하고자 할때 방식이다.
- 딥러닝의 발전과 함께 많은 성능향상이 이뤄진 분야 이다.
응용분야
- 자율주행 자동자
- 영상의학
Segmentation 종류

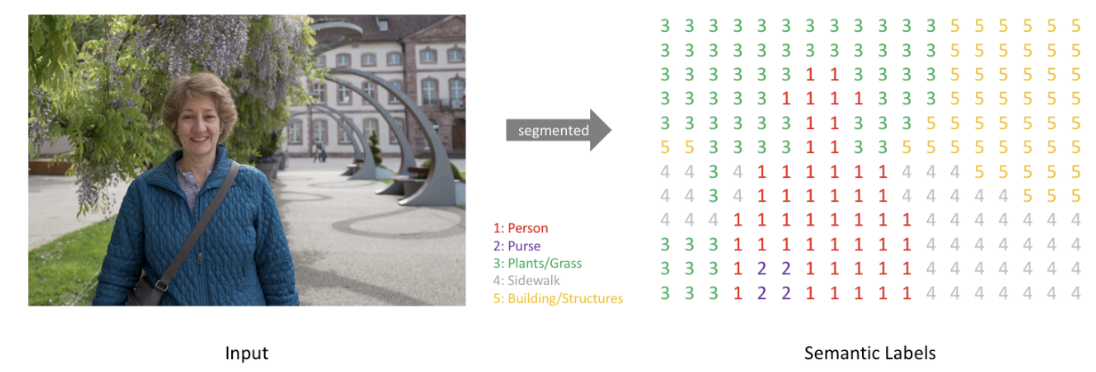

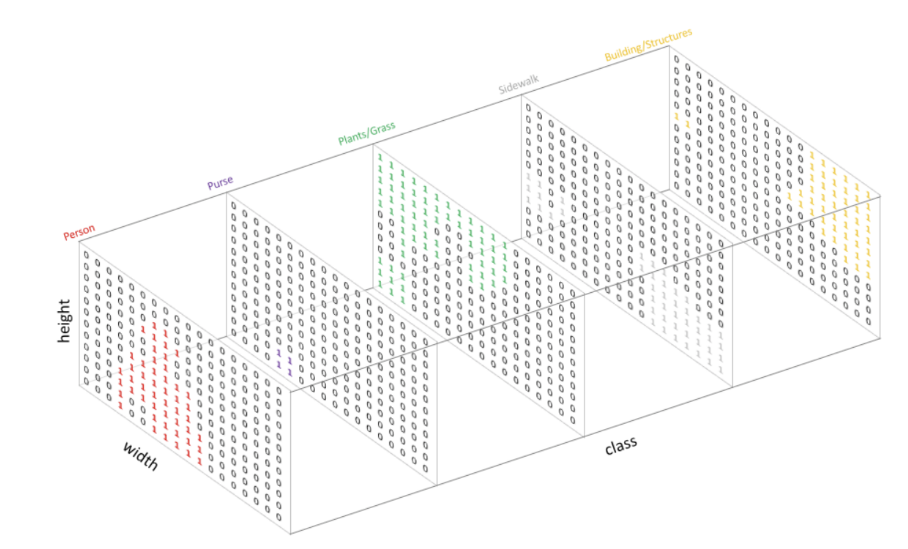

Semantic segmentation |
Instance segmentation |
Panoptic segmentation |
|
|
|
![]() |
![]() |
![]() |
모델 핵심 구조
1. 전체 네트워크 구조를 Convolution Layer로 구성
2. Upsampling
3. Skip connection

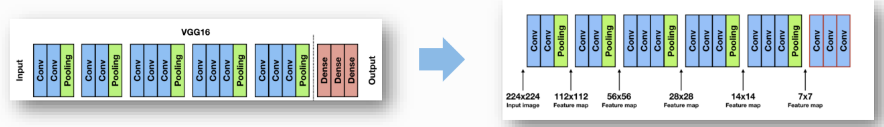

1. 전체 네트워크 구조를 Convolution Layer로 구성
- 기존 이미지 분류 모델들은 입력층에서 중간부분까지 Convolution Layer들을 이용해 특징들을 추출하고 그 특징을 출력층인 Fully Connected Layer 에 전달하여 결과를 출력
- 한계점
- 3차원의 Feature map이 1차원으로 변환되면서 이미지의 위치정보가 사라진다.
- Fully connected Layer의 weight 개수를 모델 구성시 정해야 하기 때문에 고정된 크기의 input을 사용해야 한다.

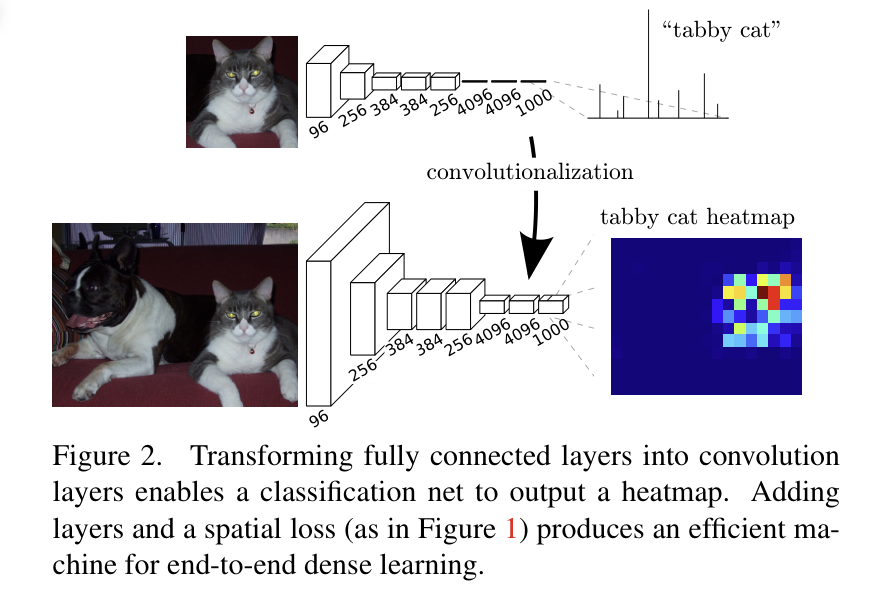

- 이런 한계점을 보완하기 위해 fc-layer들을 제거하고 전체 네트워크를 convolution layer로 구성함. 그 결과 object가 있을만한 영역을 나타내주는 heatmap이 생성되는 것을 확인할 수 있었다.
2. Upsampling
- Segmentation을 위해 size가 작아진 Feature map을 다시 Input image의 size로 키움.
- Upsampling 방식으로 Bilinear Interpolation 방식과 Transpose Convolution 방식을 사용함.
- Bilinear Interpolation
- 1차원 구조의 보간법인 Linear interpotation을 2차원으로 확장한 방식
- size를 키우면새 생긴 공간을 계산식을 이용해 채워넣는다.
- Transpose Convolution
- convolution 연산으로 size가 작아진 feature map을 원래 크기로 돌리는 convolution 연산. 값을 복원하는 것이 아니라 size를 복원한다.
- filter size - 1크기의 zero padding을 붙인다. 설정한 stride 만큼 feature map의 원소들을 떨어 트리고, 지정한 padding 만큼 zero padding을 제거한다.
- https://github.com/aqeelanwar/conv_layers_animation#transposed-convolution
3. Skip connection
- Downsampling 으로 size가 줄어든 상태에서 bilinear interpolation 방식으로 upsamping하여 디테일이 사라진 부정확한 결과를 출력하게된다.
- 그래서 이전 Layer의 디테일이 남아있는 Feature map을 합쳐서(skip) upsampling을 수행한다.
- FCN-32s: skip connection을 사용하지 않은 모델로 마지막 출력결과를 32배 upsampling해서 FCN-32s라고 한다.
- FCN-16s: 4번째 conv block 의 Feature map을 skip connection 하여 16배 upsampling을 수행한다.

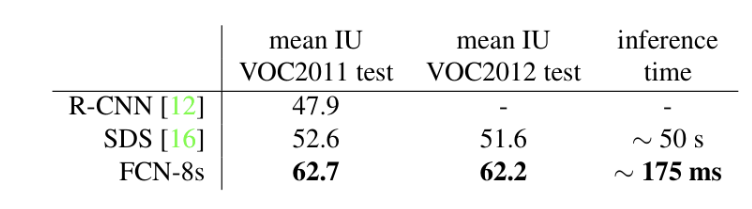

- FCN-8s: 3번째 conv block의 Feature map을 skip connection 하여 8배 upsampling을 수행한다.
image를 나누는 칸이 점점 커짐 -> 원본 pixcels을 나눈 칸의 영역에 해당하는 크기만큼 나눔 ->그 영역안에서 특성을 뽑음
U-Net
- 2015년도에 발표한 의료영상 segmentation을 위한 FCN(Fully Convolution Network)기반에 CNN 모델.
- Downsampling과 Upsampling이 연결된 U 자 모양이어서 U-Net이란 이름이 붙여짐.
- https://arxiv.org/abs/1505.04597
모델구조
- U-Net 모델은 다음 세가지 구조로 나눠진다.
- Contracting Path (수축경로)
- 점진적으로 넓은 범위의 이미지를 참고하여 Context 정보(특징 정보)를 추출한다.
- Expanding Path (확장 경로)
- Context 정보를 픽셀의 위치정보와 결합해 각 픽셀이 어떤 객체에 속하는지 구분한다.
- Bottlenet
- Contracting path에서 Expanding path로 전환되는 구간.
- Contracting Path (수축경로)
- Convolution 연산과정에서 패딩을 사용하지 않기 때문에 모델의 output size가 input size보다 작다.
- input: 572 X 572 X 3
- output: 388 X 388 X (class개수)
